- 集成電路設計
-
-

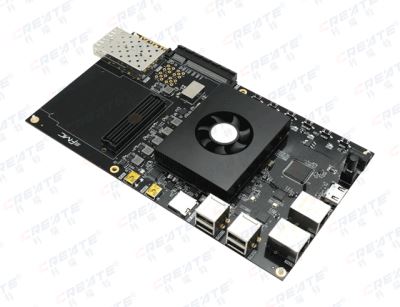

集成電路設計應用開發平臺
產品型號：IDP3000
軟件介紹：1、該設備主要功能是用于基于RISC-V開源指令集的主流微控制器芯片設計和嵌入式軟件應用開發；2、該設備可以用于各種超大規模數字集成電路系統設計和嵌入式軟件開發，重點支持RISC-V開源指令集的CPU和SoC片上系統設計開發；3、支持高性能大容量的可編程邏輯器件以及主流FPGA開發工具；采用Artix-7系列的FPGA，484個引腳。
- 詳細內容
-
軟件介紹：
1、該設備主要功能是用于基于RISC-V開源指令集的主流微控制器芯片設計和嵌入式軟件應用開發；
2、該設備可以用于各種超大規模數字集成電路系統設計和嵌入式軟件開發，重點支持RISC-V開源指令集的CPU和SoC片上系
統設計開發；
3、支持高性能大容量的可編程邏輯器件以及主流FPGA開發工具；采用 Artix-7系列的FPGA，484個引腳；
4、支持4Kbytes I2C EEPROM芯片24LC04和64Mbytes的QSIP PSRAM芯片；
5、支持高容量的flash程序存儲芯片，用于存儲基于RISC-V內核運行的嵌入式程序文件；獨立的MCU Flash芯片，使用一顆
32Mbytes的SPI flash芯片，型號為GD25Q32，用于存儲RISC-V內核運行的程序文件；
6、支持FPGA燒寫邏輯功能的flash芯片，用于存儲FPGA邏輯功能代碼的比特流文件；獨立的FPGA flash芯片，使用一顆128
Mbytes的SPI Flash芯片，型號為N25Q128，用于存儲FPGA燒錄的mcs格式比特流文件；
7、支持微控制器GPIO，配備獨立的32個微控制器 MCU GPIO，作為MCU原型嵌入式開發板使用，將原型SoC的頂層引腳直接
連到開發板上； 4個用戶數字接口，完整映射SoC中的32個MCU GPIO并兼容PMODs接口；
8、支持FPGA GPIO：配備多達126個引出的FPGA GPIO，用于用戶自定義使用；1個FPGA/SoC GPIO接口，聯合4個用戶數字
接口，可以支持高達144PIN SoC的驗證；
9、支持FPGA GPIO跳線接口，提供1.8V\2.5V\3.3V接口電平選擇；
10、提供板載下載器，實現對FPGA進行比特流的燒寫；提供JTAG調試器接口，用于對RISC-V內核進行程序的燒寫和調試；
11、提供嵌入式軟件調試器，支持4線和2線JTAG協議，并支持兩線串口類似SWD；
12、支持SPI接口：支持低速400Kbps和高速4Mbps；通過GPIO可以支持SPI接口；
13、支持I2C接口：支持高速4Mbps；通過GPIO可以支持I2C接口；
14、支持以太網，提供1路千兆網絡通信接口（RJ45電口），支持10/100/1000Mbps網絡傳輸速率，通過GMII接口跟FPGA
進行數據通信；
15、支持USB接口，包括USB Host接口，USB OTG接口，USB device接口；
16、提供基于RISC-V開源指令集的SoC芯片架構設計和系統級驗證環境，并提供可供燒寫入FPGA的相關設計代碼；
17、支持RISC-V開發課程實驗上板實訓；
18、支持SoC設計和驗證課程實驗上板實訓。
